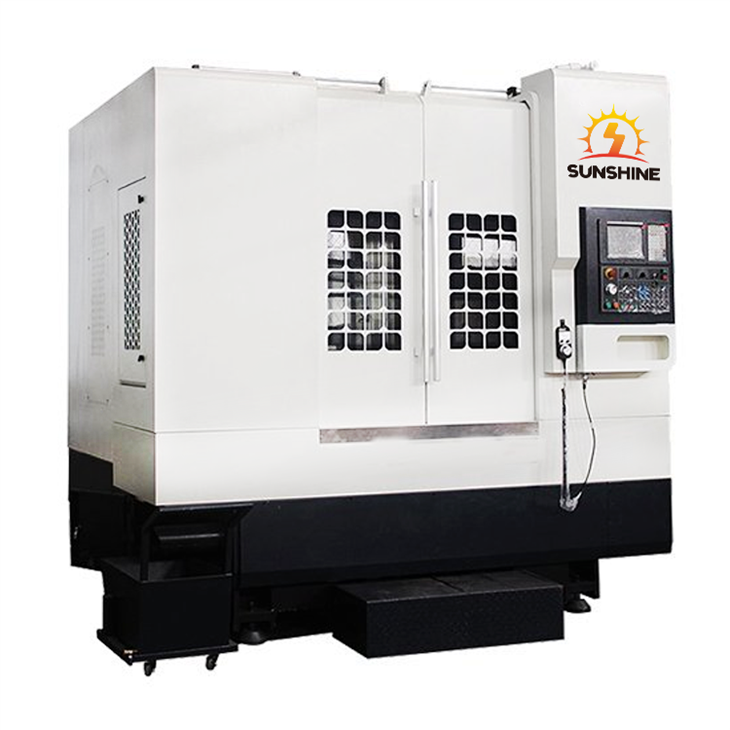

מחרטה אנכית של רכזת גלגל עמודה כפולה של סין



מחרטה אנכית CNC רכזת גלגלים כפולה היא סוג נפוץ של כלי מכונת CNC עם התכונות הבאות:

1. תכונות מבניות:
עיצוב עמודה כפולה: למחרטה אנכית של רכזת גלגלים כפולת עמודים יש שני עמודים אנכיים לתמיכה ולקיבוע של ראש הציר ושולחן העבודה, מה שהופך את המבנה כולו ליציב וקשיח יותר.
עיצוב אנכי: שולחן העבודה של המחרטה האנכית של רכזת הגלגלים הדו-עמודית נעה בניצב לראש הציר, דבר המסייע לעיבוד חלקי עבודה גדולים ולשיפור יעילות העיבוד.

2. מערכת CNC:
מחרטה אנכית CNC עם רכזת גלגלים דו-עמודית מצוידת בדרך כלל במערכת CNC מתקדמת שיכולה לשלוט במדויק על תנועה רב-צירית ולהשיג עיבוד דיוק גבוה של חלקים מורכבים.
ניתן לקבוע מראש את נתיב העיבוד ואת הפרמטרים, וניתן להשיג עיבוד אוטומטי באמצעות תכנות לשיפור יעילות הייצור והעקביות.

3. יתרונות:
המחרטה האנכית של רכזת גלגלים דו-עמודית CNC בעלת מבנה יציב וקשיחות טובה, המתאימה לעיבוד מדויק של חלקי עבודה גדולים.
יש לו יעילות עיבוד גבוהה והוא יכול להשלים פעולות עיבוד מורכבות בהידוק יחיד, להפחית את מספר החלפות הכלים והידוק מחדש.

4. היקף היישום:
מחרטה אנכית CNC רכזת דו-עמודית מתאימה לעיבוד חלקים גדולים וכבדים, כגון ספינות, ציוד כוח רוח, גלגלים בתעשיית הרכב, רכיבי תעופה וחלל וכו'.
מחרטה אנכית CNC רכזת דו-עמודה יכולה לשמש עבור כרסום, קידוח, שעמום, הקשה ופעולות עיבוד אחרות כדי לענות על צורכי העיבוד של חלקים מורכבים.
לדוגמה:
בבניית ספינות, הוא משמש לעיבוד רכזות ימיות;
בייצור ציוד כוח רוח, הוא משמש לעיבוד להבי מאווררים;
בתעשיית הרכב משתמשים בו לעיבוד רכזות גלגלים וכו'.

מחרטה אנכית CNC רכזת דו-עמודית היא אחד מציוד העיבוד החשוב בייצור המודרני. היציבות, היעילות הגבוהה והדיוק שלו נותנים מענה אמין לעיבוד חלקים גדולים ומורכבים.

מִפרָט		יחידה	CK525	KD500	KD800
שבץ	ציר X	מ"מ	280	300	450
	ציר Z	מ"מ	500	500	500
יכולת עיבוד	קוטר סיבוב מקסימלי	מ"מ	φ750	φ650	φ950
	קוטר סיבוב מקסימלי	מ"מ	φ550	φ500	φ850
	גובה סיבוב מקסימלי	מ"מ	500	500	500
נול	מהירות הציר	סל"ד	100-1000	100-1000	50-300
	כוח מנוע ציר	Kw	18.5	30	22 (מפחית)
	קוטר ציר	מ"מ	φ140	φ160	φ180
צ'אק הידראולי + כלי צריח	דגם צ'אק		צ'אק הידראולי
	קוֹטֶר	אִינְטשׁ	15"	15"	32"
	תחנת צריח		ארבע עמדות עבודה/שמונה עמדות עבודה	ארבע עמדות עבודה/שמונה עמדות עבודה	ארבע עמדות עבודה/שמונה עמדות עבודה
להנחות	מוביל ליניארי מתגלגל בציר X		4 חלקים, רוחב 45 מ"מ	3 חלקים, רוחב 55 מ"מ	מסילה קשיחה
	מוביל ליניארי מתגלגל בציר Z		4 חלקים, רוחב 45 מ"מ	4 חלקים, רוחב 55 מ"מ	מסילה קשיחה
מערכת CNC	תצורה רגילה		GSK	GSK	GSK
מערכת קירור	מנוע קירור	W	450+750	450+750	450+750
	תפוקת משאבה	m³/h	4m³/h	4m³/h	4m³/h
דיוק	הֲדִירוּת	מ"מ	±0.003	±0.003	±0.012
	דיוק מיקום 定位精度	מ"מ	±0.06	±0.06	±0.02
	יחידת המיקום הקטנה ביותר	מ"מ	0.001	0.001	0.001
משקל ומידות	מידות (בערך)	מ"מ	2900×2400×2800 מ"מ	2800×2400×2910 מ"מ	3450×2550×3250 מ"מ
	משקל ברוטו (בערך)	ק"ג	7000	10000	12000
