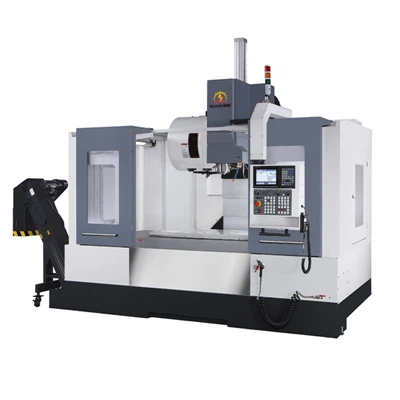

מכונת כרסום CNC לעיבוד חלקים מורכבים
הופעתו של ציוד מרכזי עיבוד אנכי הביאה שינויים מהפכניים לייצור התעשייתי המודרני. עם מאפייניו של דיוק גבוה, יעילות גבוהה ויציבות גבוהה, הוא פותר בצורה מושלמת את הבעיה שכלי מכונות מסורתיים אינם יכולים לעמוד בדרישות של דיוק, מורכבות ואוטומציה.
בהשוואה לכלי מכונות מסורתיים, היתרונות של ציוד מרכזי עיבוד אנכי ברורים מאליהם. זהו ציוד עיבוד CNC רב תפקודי המשלב כרסום, קידוח, הקשה, חיתוך ושיטות עיבוד אחרות. לכן, באותם תנאי עיבוד, לציוד מרכזי עיבוד אנכיים יש יעילות ודיוק גבוהים יותר.
במיוחד במהלך עיבוד של חלקים מורכבים, ציוד מרכז העיבוד האנכי יכול להשלים מספר תהליכים בהידוק אחד, להפחית התערבות ידנית וטעויות הנגרמות על ידי גורמים אנושיים, תוך שיפור יעילות הייצור. בנוסף, במהלך תהליך חיתוך החומר, איכות החיתוך ומהירות העיבוד שלו טובים יותר, מה שמפחית מאוד את שיעור הכשל של ציוד עיבוד מסוג זה.
לא רק זה, גם מידת האוטומציה של ציוד מרכזי עיבוד אנכיים גבוהה מאוד. באמצעות בקרת תוכנית, ניתן לממש פעולות שונות כגון החלפת כלי אוטומטית מהירה, מיקום אוטומטי, מדידה אוטומטית והתאמה אוטומטית של עומק חיתוך הכלים, המשפרות מאוד את יעילות הייצור ועונה על צרכי התעשייה המודרנית לאיכות גבוהה, יעילות גבוהה ומסה. הפקה.
לסיכום, ציוד מרכזי עיבוד אנכי הוא אחד הציוד הצופה פני עתיד והתחרותי ביותר כיום. היא תמשיך להתפתח בשנים הקרובות, תשפר ללא הרף את יעילותה ויציבותה, ותספק ערבות ותמיכה טובים יותר לפיתוח נמרץ של התעשייה המודרנית.
| מפרטים | יחידה | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| גודל השולחן 工作台尺寸 |
מ"מ | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| עומס מקסימלי בטבלה 工作台最大承重 |
ק"ג | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| תנועה בציר X/Y/Z X/Y/Z轴坐标行程 |
מ"מ | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| מרחק בין מרכז הציר לעמוד 主轴中心线至立柱正面导轨距离 |
מ"מ | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| מרחק בין קצה הציר למשטח שולחן העבודה 主轴端面至工作台上平面距离 |
מ"מ | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z מקסימום מהירות הזנה X/Y/Z最大进给速度 |
מ"מ/דקה | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z מקסימום מעבר מהיר X/Y/Z最大快移速度 |
מ'/דקה | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| מהירות הציר 主轴转速 |
ר/דקה | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| מתחדדת ציר 主轴锥孔 |
סוּג | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| כוח מנוע ציר 主轴电机功率 |
קילוואט | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| כוח מנוע סרוו בציר X/Y/Z X/Y/Z轴伺服电机功率 |
קילוואט | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| חיבור מנוע X/Y/Z X/Y/Z电机连接方式 |
ישיר 直联 |
ישיר 直联 |
ישיר 直联 |
ישיר 直联 |
ישיר 直接 |
ישיר 直接 |
ישיר 直接 |
|
| סוג מדריך X/Y/Z X/Y/Z导轨类型 |
מסילת קו 线轨 |
מסילת קו 线轨 |
מסילת קו 线轨 |
מסילת קו 线轨 |
שורה שלישית 3线 |
שני קווים וקו אחד קשה 2线一硬 |
שני קווים וקו אחד קשה 2线一硬 |
|
| חריץ T 工作台T型槽 |
מ"מ | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| חזור על דיוק המיקום 重复定位精度 |
מ"מ | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| מגזין כלי 刀库形式 |
סוג כובע/סוג דיסק 斗笠式/圆盘式 |
סוג כובע/סוג דיסק 斗笠式/圆盘式 |
סוג דיסק 圆盘式 |
סוג דיסק 圆盘式 |
סוג דיסק 圆盘式 |
סוג דיסק 圆盘式 |
סוג דיסק 圆盘式 |
|
| קיבולת כלי 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| משקל כלי עבודה מקסימלי 最大刀具重量 |
ק"ג | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| מקסימום אורך הכלי 最大刀具长度 |
מ"מ | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| קיבולת חשמלית 电气总容量 |
kVA | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| ממד מכונה (LxWxH) 机床尺寸(长x宽x高) |
מ"מ | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| נֶטוֹ. משקל (בערך) 机床重量(约) |
ק"ג | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
